In che modo OMTD ottiene la trasparenza diurna e l'illuminazione notturna?

Panoramica: principio e struttura a strati

OMTD combina elettrodi litografici modellati con strati di cristalli liquidi (LC) per produrre una pellicola che è effettivamente otticamente neutra quando non alimentata e diventa una superficie di mappatura della luce visibile quando viene guidata. Lo stack principale include tipicamente un substrato trasparente, tracce conduttive trasparenti, uno strato di elettrodi pixel modellato prodotto mediante litografia, una cella a cristalli liquidi a spessore controllato e un sottile incapsulante protettivo. Ogni elemento è ottimizzato per ridurre al minimo la dispersione, la riflessione e la tinta del colore nello stato inattivo (diurno), fornendo allo stesso tempo contrasto e luminosità elevati quando attivato di notte.

Come si ottiene la trasparenza diurna

L'invisibilità diurna è il risultato della corrispondenza ottica e dell'allineamento LC. I meccanismi chiave sono:

• Corrispondenza dell'indice: i materiali del substrato e gli adesivi vengono scelti in modo che i loro indici di rifrazione corrispondano strettamente all'LC e all'incapsulante nello stato non guidato, riducendo le riflessioni e la dispersione di Fresnel.
• Allineamento LC omeotropico o planare: le molecole LC sono pre-allineate (tramite poliimmide strofinata o fotoallineamento) in modo che la luce trasmessa passi attraverso con una birifrangenza minima, preservando la chiarezza.
• Gap cellulare ultrasottile: una spaziatura cellulare controllata su scala da nano a micron riduce il ritardo di fase e mantiene la pellicola otticamente neutra attraverso le lunghezze d'onda visibili.
• Elettrodi trasparenti e metallizzazione minima: gli elettrodi modellati utilizzano ITO, reti metalliche ultrasottili o polimeri conduttivi con elevata trasparenza e impatto visivo trascurabile.

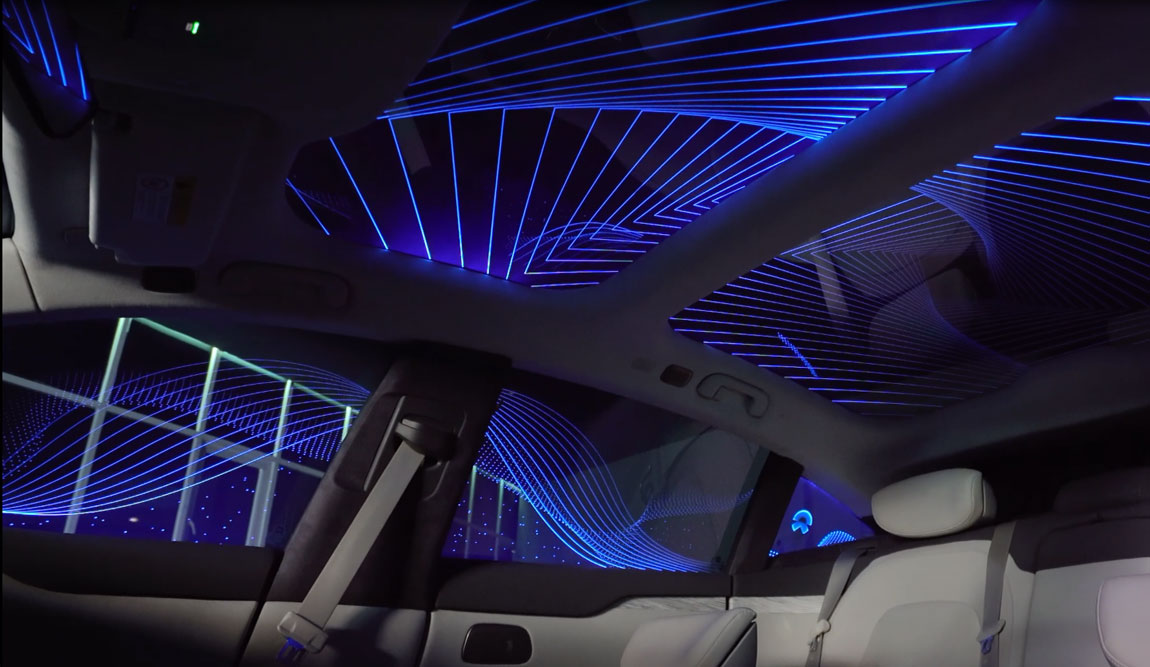

Come funzionano l'illuminazione notturna e la mappatura

Di notte, Pellicola OMTD diventa un elemento ottico attivo. L'illuminazione viene prodotta guidando regioni di pixel con forme d'onda di tensione che modificano lo stato LC o modulano la luce iniettata da sorgenti luminose dedicate. Vengono comunemente utilizzati due approcci pratici:

• Modalità trasmissiva con illuminazione posteriore/edge: i LED (illuminati sui bordi o dietro il laminato) forniscono luce che passa attraverso i pixel LC guidati; la tensione altera l'orientamento del LC per consentire o bloccare il passaggio, formando schemi visibili.
• Modalità di diffusione/riflessione: i pixel guidati commutano l'LC in uno stato di diffusione (o cambiano le microstrutture) in modo che la luce ambientale o iniettata venga diffusa verso gli osservatori, creando aree mappate luminose senza una forte retroilluminazione.

La generazione del modello è gestita dalla griglia di elettrodi definita litograficamente. Un microcontrollore o un'unità principale del veicolo trasmette comandi raster o vettoriali all'elettronica del driver, che applica tensioni per pixel per ottenere loghi in scala di grigi, animazioni semplici o loghi ad alto contrasto. La luminosità è controllata dalla corrente di pilotaggio del LED e dalla modulazione dell'ampiezza dell'impulso; la nitidezza apparente dipende dal passo dei pixel e dalla distanza di visione.

Integrazione nel vetro automobilistico

Le opzioni di integrazione della pellicola influiscono sulle prestazioni e sulla manutenibilità:

• Laminato tra strati di vetro: la pellicola è posizionata all'interno dello strato intermedio laminato (PVB/SGP). Ciò offre protezione meccanica, migliore uniformità ottica e permanenza adatta per parabrezza e finestre fisse.
• Retrofit adesivo sul vetro interno: adatto per tettucci apribili o finestrini posteriori dove è auspicabile la sostituibilità; le prestazioni ottiche dipendono dall'indice di adesivo e dal controllo delle bolle.
• Moduli con bordi sigillati: la pellicola viene trasformata in una cassetta sostituibile con LED e connettori integrati, semplificando il servizio ma aggiungendo una piccola cornice.

Considerazioni elettriche e di controllo

OMTD richiede driver a bassa tensione e un'interfaccia di controllo digitale. Elementi tipici:

• ASIC driver che generano/dissipano tensioni di pixel con multiplexing per ridurre la complessità del cablaggio.
• Gestione dell'alimentazione collegata al sistema CAN/12V del veicolo con conversione CC-CC per array di LED e binari driver.
• Comunicazione tramite CAN, LIN o seriale dedicata (SPI/I2C) per la programmazione dei contenuti e della luminosità; gli interblocchi di sicurezza (ad esempio, disabilitarli in alcune modalità di guida) sono essenziali.

Prestazioni termiche, durabilità e ambientali

L'implementazione pratica richiede attenzione alle temperature estreme, all'esposizione ai raggi UV e allo stress meccanico. Pratiche ingegneristiche consigliate:

• Selezionare materiali e adesivi LC con intervalli operativi compresi tra almeno −40°C e 85°C e verificare che non vi sia alcuna foschia visibile dopo il ciclo termico.
• Utilizzare incapsulanti stabili ai raggi UV e filtri UV nella laminazione del vetro per prevenire l'ingiallimento o il degrado nel corso degli anni di esposizione al sole.
• Resistenza all'abrasione meccanica: il vetro esterno protegge la pellicola, ma le procedure di pulizia della superficie interna e la durezza della resina devono essere validate per evitare micrograffi.

Sicurezza, normative e fattori umani

La conformità normativa è fondamentale. Le preoccupazioni principali includono:

• Distrazione del conducente: i contenuti devono seguire le linee guida: evitare animazioni in movimento o ad alto contrasto nel campo visivo principale del conducente e fornire una funzione di disattivazione semplice.
• Standard sui vetri: le finestre laminate o rivestite devono comunque soddisfare le norme FMVSS/CADR/UNECE in termini di trasmittanza, sbrinamento e frantumazione dei vetri.
• EMC ed EMI: i driver e i driver LED devono rispettare i limiti EMC automobilistici per evitare interferenze con i sistemi del veicolo.

Personalizzazione, pixel design e performance visiva

Le variabili di progettazione determinano la qualità visiva finale:

• Il passo dei pixel e il fattore di riempimento controllano la nitidezza e la fedeltà del logo; per la visione a distanza ravvicinata è necessaria una litografia più fine.
• La scala di grigi si ottiene tramite livelli di tensione, PWM dei LED o dithering temporale; la capacità del colore dipende dall'iniezione di luce a più lunghezze d'onda o dagli strati di filtro del colore, che possono aumentare la complessità.
• I sensori di luminosità adattivi consentono il ridimensionamento automatico notte/giorno per evitare abbagliamenti e risparmiare energia.

Considerazioni sul ciclo di vita, sulla manutenzione e sulla produzione

La pianificazione della produzione e dei servizi dovrebbe affrontare:

La manutenzione sul campo dovrebbe favorire i moduli sostituibili, ove possibile. La durata operativa prevista dipende dalla selezione del LED e dell'LC; con componenti di livello automobilistico, un obiettivo conservativo è di 5-10 anni o 100.000 ore di commutazione con un'adeguata gestione termica.

Lista di controllo dell'implementazione per gli ingegneri

• Definisci la risoluzione pixel richiesta e visualizza le distanze per impostare le specifiche della litografia.
• Seleziona materiali e adesivi LC con intervalli di stabilità ottica e termica convalidati.
• Progetta l'iniezione LED e l'elettronica del driver tenendo presente l'integrazione del veicolo e la conformità EMC.
• Pianificare il processo di laminazione e i test ambientali (UV, umidità, cicli termici, vibrazioni).
• Incorporare interblocchi di sicurezza, controllo utente e revisione normativa nei requisiti di sistema.

Conclusione: compromessi pratici

OMTD offre un equilibrio pratico: comportamento ottico quasi invisibile durante il giorno e output mappato ad alta visibilità e basso consumo durante la notte. I compromessi tecnici si concentrano sulla densità dei pixel rispetto alla producibilità, sulla permanenza rispetto alla funzionalità e sulla luminosità rispetto al potenziale abbagliamento. Per un'implementazione di successo, allinea i materiali, il metodo di laminazione, l'elettronica del driver e le caratteristiche di sicurezza normative nelle prime fasi del ciclo di progettazione e convalida con test ambientali e sui fattori umani nel mondo reale.
